一、結構組成：

    纖維鏡的外部結構分為目鏡部、操作部、插入部（插入管部、彎曲部、先端部）、導光蛇管部和導光插頭杆部。

二、目鏡

    電子鏡沒有目鏡部，取而代之的是配備了由一至四個開關按鍵，每個開關都可以通過鍵盤任意把處理中心的一些麵板功能設置上去，如固定、測光、輪廊加強、AGC、放大、打印等。除了沒有目鏡，改成開關外，外部結構與纖維鏡大致一樣，有些部位形狀不同而已。

    纖維鏡的目鏡包括：1、視度調節環，（白點位），作用是調整焦距的；2、攝像部卡口，（黃點位），接內鏡係統，3、目鏡調整裝置，包括像束水平、中間、傾斜三步驟，4、透鏡組，放大作用。

三、操作部
    軟鏡的操作部包括水氣按鈕、吸引按鈕、大小旋鈕、S蓋、操作把手、鉗子管開口閥、鉗子管接口、水氣管接口、調角度裝置及牽引鋼絲的鏈條。

    操作部零部件1：水氣按鈕。它是控製水和氣的開關按鈕，把按鈕裝在鏡子上，用手堵住按鈕頂部的小孔是送氣，氣壓來自冷光源的壓縮氣泵；而用手把按鈕壓下去是送水，水來自送水瓶上的蒸餾水。送水送氣主要作用是清洗先端部的鏡頭表麵。

    操作部零部件2：吸引按鈕。它是控製吸引的開關按鈕，把吸引泵的吸引連接管連接在鏡子導光部的吸引接口上，活檢口用活檢帽蓋住，防止漏氣，鏡子插上吸引按鈕，接通吸引泵電源，用手指按下吸引按鈕就能進行吸引了，廢液從鏡子先端部的鉗子口通過鉗子管和吸引管被排到吸引泵的儲存瓶裏。

    操作部零部件3：旋鈕。胃腸鏡有兩個旋鈕，大旋鈕負責控製上下角度，小旋鈕負責控製左右角度，大小旋鈕都有一個鎖，有英文字母F標識，當調整到一定角度時逆時針板上這個鎖時，就能把角度鎖在該位置上，方便醫師進行該部位的診斷治療。

    操作部零部件4：操作把手。操作把手是醫師平時操作鏡子手抓的部位，把手上標有鏡子的型號，如GIF-Q260,還有顏色的標識，表示鉗子管內徑的尺寸，如黃色代表此鏡子鉗子管是2.8mm。

    操作部零部件5：S蓋。指的是操作部背麵的一個蓋，因為蓋子都是不規則的形狀，所以叫S蓋。蓋子上都會印有品牌、型號或序列號。昨天提到把手的顏色標示通常有白色：1.2mm、藍色：2或2.2mm、綠色：2.6mm、黃色：2　.8或3.2mm、橙色：3.7或4.2mm的鉗子管道。

    操作部零部件6：牽引鋼絲的部件。有三種，奧林巴斯用鏈條，這是它的專利，其它品牌不能采用。富士能用骨輪鋼絲，賓得用線輪。骨輪鋼絲和線輪容易斷，特別是結腸鏡，所以這兩種品牌維修該部件的很常見。

    操作部的零部件7：鋼絲固定件。該部件是焊在鋼絲的末端，與牽引鋼絲的部件如鏈條、線輪等連接著，起到拉動鋼絲的作用。如鏡子漏水或焊接不牢，鋼絲固定件就容易脫焊導致無角度，這是一種常見故障。

    操作部零部件8：螺旋管固定件，該部件焊在螺旋管末端，卡在操作部支撐架裏，共四個固定件，起到鏡子打角度時，插入管拉直的支撐作用。如該固定件脫焊，打角度時插入管就會像蛇形樣抽起。

    操作部的零部件9：鉗子管開口閥，又叫K立管，形狀像K字母。它是鉗子管和吸引管的連接金屬管，是下活檢的入口，通常印有鉗子管的內徑尺寸，如圖標示的2.8k，表示此K立管連接的鉗子管是2.8mm的。

    操作部的零部件10:吸引座，該是吸引按鈕的插座，也是清洗消毒時消洗刷進去刷洗鉗子管和吸引管的入口，所以該吸引座容易被摩擦造成缺口，吸引時無力且漏液。

    操作部的零部件11：調角度裝置。該部件由螺絲杆與滑板組成，滑板前端與鏈條頭部卡住，當逆時針調節螺絲杆，角度就變大，反之變小，這就實現了調角度的功能。

    操作部的零部件12：賓得軟鏡調角度裝置。該裝置是利用一個滑片來限定角度的，如圖，鬆開兩顆螺絲後，將滑片往左推，角度變小；往右推，角度變大。調整好角度後擰緊螺絲即可。此種裝置微調性差。

    操作部的零部件13：富士能軟鏡的調角度裝置。該裝置是利用拉杆的原理來實現角度的調整。鬆開三顆螺絲，把拉杆拉長，角度變小；把拉杆推進去，角度變大。調整完擰緊螺絲。

    操作部的零部件14：水氣座裝置。該部件是放置水氣按鈕的連接座，共有四條管道，分別各有一條水管和一條氣管入，一條水管和一條氣管出。如圖所示：右邊兩條帶螺旋片保護的是入口管，上麵的是氣管，下麵的是水管；左邊兩條短管是出口管，長的是氣管，短的是水管。

四、插入部。

    插入部分為插入管部、彎曲部和先端部。

    插入部的零部件1：插入管。插入管分成三層結構，表麵黑色有刻度的一層是樹脂皮，起到防水，防腐，標識作用；中間一層是金屬網，起到保護內層部件的作用；裏麵一層是螺旋片，起到彎曲的作用。之所以有這種設計的插入管才叫做軟鏡。

    插入部的零部件2：螺旋管。插入管前端焊有四根螺旋管，鋼絲是穿進螺旋管裏麵的，螺旋管後端相應焊有固定件，安裝在支架裏。螺旋管起到平衡的作用，軟鏡在使用過程中打角度時，插入管是保持直立的，這就是由於有螺旋管的原因。

    插入部的零部件3：像束。像束是纖維鏡導像的最核心的部件，它是利用光的全發射原理來傳導圖像，前端需要物鏡組件，後端需要目鏡組件，三者配合起來才能形成一個成像係統。一般像束由一萬到四萬之間的像素組成。

    插入部的零部件4：CCD。CCD是電子鏡成像的核心部件，CCD隻能感受光信號的強弱，電子內窺鏡的彩色還原是通過在CCD的攝像光路中添加彩色濾光片，並對彩色視頻信號進行處理後獲得的。彩色濾光片的放置有以下兩種方式。(1)順次方式（即黑白CCD）(2)同時方式（即彩色CCD）。

    插入部的零部件5：光束。光束是內鏡傳導照明的部件。軟鏡的導光來自於光源的燈泡照明，經過光束的導光，照射在人體裏麵是冷光，不至於灼傷人體內組織。一般光束分兩束，每束約有五千根光纖組成。

    插入部的零部件6：鉗子管。鉗子管是治療附件及吸引的通道，不同的型號有不同的內徑尺寸，最細的有1.2mm，最粗的有4.2mm。設計上，前麵通常都帶有一段螺旋管，防止打角度時折損。

    插入部的零部件7：水氣管。水氣管是軟鏡送水送氣的通道，從結構上看，前麵二十公分處有個三通，兩條管合成一條，連接先端部的噴嘴。直管是氣管，斜管是水管。因此，水氣管堵塞時，一般氣管可以通，水管不能通。

    插入部的零部件8：彎曲部。結構組成：最外層是橡皮，中間層是金屬網，最裏層是彎曲蛇骨。蛇骨由許多環狀金屬組成，能夠上下左右四個方向彎曲活動，活動由鋼絲牽動，鋼絲一端固定於彎曲部的前端，另一端與角度控製旋鈕的鏈條相連。

    插入部的零部件9：先端頭。先端頭結構如下圖所示：包括C套、CCD物鏡、光束蓋玻璃、噴嘴、鉗子管出口。噴嘴口對準CCD物鏡，作用是送水送氣。送水是清洗物鏡蓋玻璃，避免贓物覆蓋影響圖像的觀察。送氣是使空腔髒器擴張，便於觀察；其次是把物鏡上殘留的水或其它黏液組織吹幹淨。

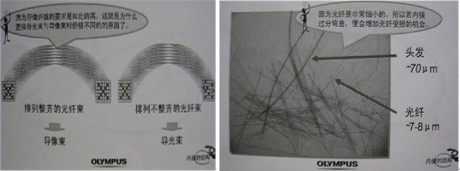

    插入部的零部件10：光束與像束的補充。相同點：均由數萬根玻璃纖維組成（約1萬 — 5萬 ），纖維極細，約為頭發絲的 1/10 ，柔軟可彎曲。不同點：如下圖所示，導像束的光纖排列整齊，兩端完全一致，所以價格昂貴。導光束的光纖對排列沒有要求，所以價格便宜。

五、導光蛇管部。

    導光蛇管裏麵包含有CCD、光束、水管、氣管、吸引管、地線、按鍵控製線。

六、導光頭。

（1）纖維鏡導光頭，結構包括導光插杆、氣插杆、水瓶接口、地線接口、吸引口、測漏頭、SN號。導光插杆連接冷光源傳導冷光照明，氣插杆連接氣泵提供氣壓送水氣，水瓶接口連接水瓶送水，吸引接口連接吸引泵做吸引。

（2）電子鏡導光頭，結構包括導光插杆、氣插杆、水瓶接口、地線接口、吸引口。電子鏡導光頭有電氣接點，須防水，因此浸泡測漏時要帶上防水蓋，測漏頭也在防水蓋上。如下圖所示。

    PENTAX導光頭。結構包括導光插杆、水瓶接口、地線接口、吸引口、測漏頭。與OLYMPUS相比，PENTAX導光頭外觀結構大盒，是由於裏麵有塊驅動板，而OLYMPUS的驅動板在主機裏麵。

    FUJINON導光頭。結構包括導光插杆、氣插杆、水瓶接口、地線接口、吸引口、測漏頭。與OLYMPUS和PENTAX相比，FUJINON的導光頭和CCD連接座是分開來的，所以操作起來較不方便。
